制動電阻（剎車電阻）是自動化行業必不可少的一個配件，保護變頻器等元器件不受損害，但很多客戶不明白如何選型制動電阻（剎車電阻）。

其實制動電阻（剎車電阻）的選擇只受到最大允許電流的限制，與制動單元也并無明確的對應關系，其阻值主要根據所需制動轉矩的大小選擇，功率根據電阻的阻值和使用率確定。 制動電阻（剎車電阻）阻值的選定有一個不可違背的原則：應保證流過制動電阻（剎車電阻）的電流IC小于制動單元的允許最大電流輸出能力，即：

R > 800/Ic 其中：800 —— 變頻器直流側所可能出現的最大直流電壓。
Ic —— 制動單元的最大允許電流。

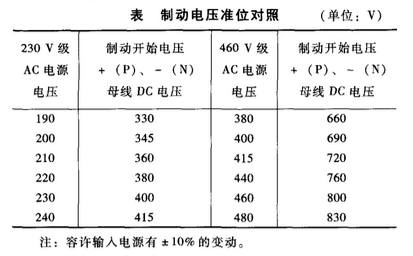

制動電壓對照表

為充分利用所選用的變頻器專用型制動單元的容量，通常制動電阻（剎車電阻）阻值的選取以接近上式計算的最小值為最經濟、同時還可獲得最大的制動轉矩，然而這需要較大的制動電阻（剎車電阻）功率。在某些情況下，并不需要很大的制動轉矩，此時比較經濟的辦法是選擇較大的制動電阻阻值、也因此可以減小制動電阻的功率，從而減少購買制動電阻（剎車電阻）所需的費用，這樣的代價是制動單元的容量沒有得到充分利用。
