電阻推薦

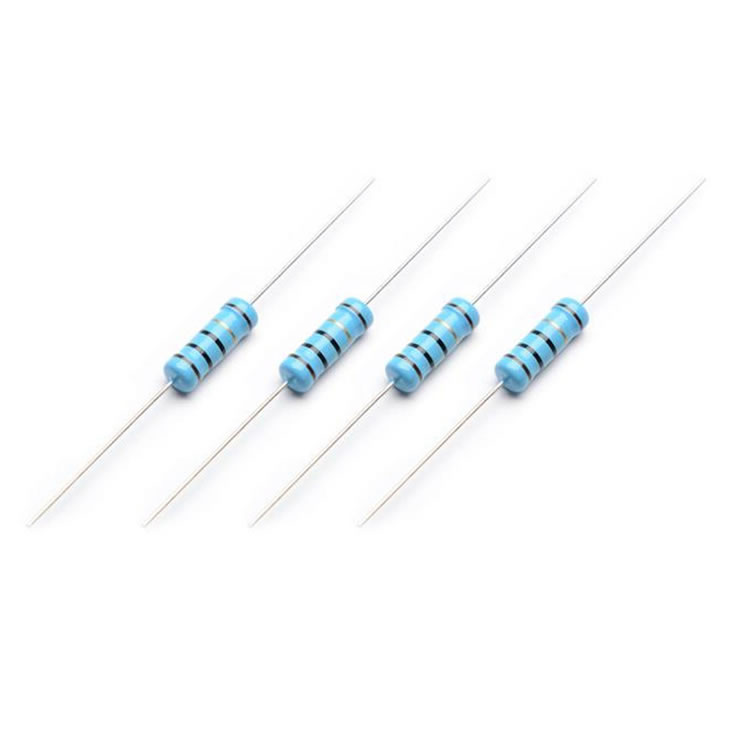

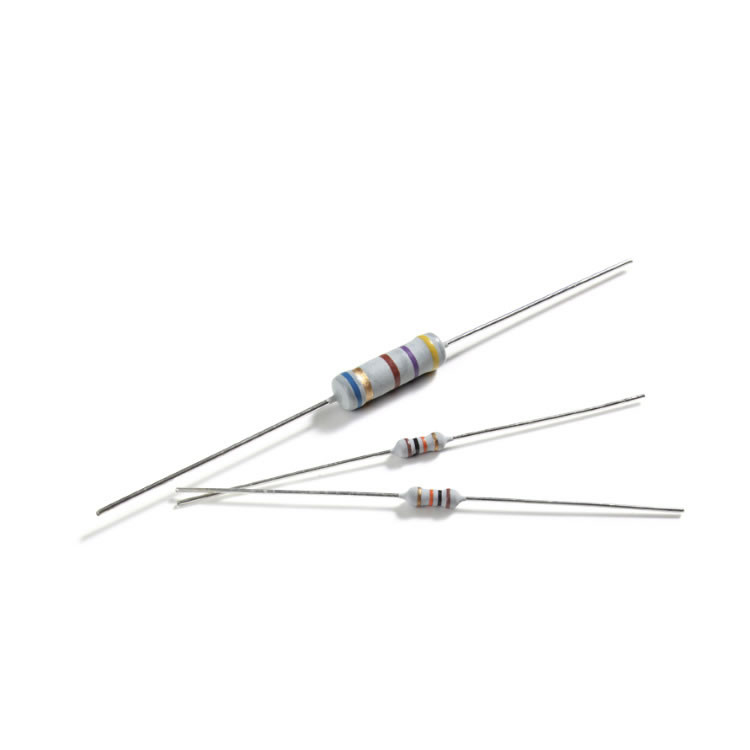

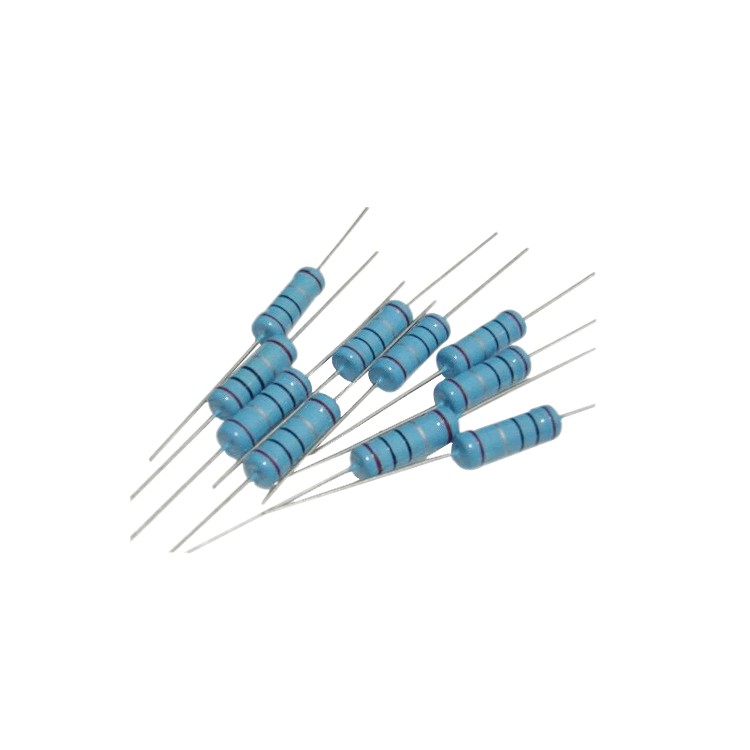

RJ16S 金屬膜色環電阻

額定功率：1W
阻值范圍：1Ω～10MΩ
Ω
最高精度：±0.1%
電阻技術：膜式電阻
封裝材料：鎳鉻合金膜
封裝方式：真空鍍膜
安裝方式：焊接安裝
工作溫度范圍：-55～+125℃
外型尺寸：L=9mm D=3.5mm
應用領域：家電、通訊、儀器儀表

產品詳情

■ 產品簡介

金屬膜精密電阻它是采用高溫真空鍍膜技術將鎳鉻或類似的合金緊密附在瓷棒表面形成皮膜，經過切割調試阻值，以達到最終要求的精密阻值，然后加適當接頭切割，并在其表面涂上環氧樹脂密封保護而成的。由于它是引線式電阻，方便手工安裝及維修，用在大部分家電、通訊、儀器儀表上。

■ 主要特點

1、相對精密插件電阻和繞線電阻，它的外形小巧精美，如果是一些小體積的產品用上去會非常節省空間，上貼片機焊接的一致性好，效率高。
2、精度最高可做0.01%，溫度系數最低可做到5PMM。
3、尺寸范圍廣，最小可做到0201，最大2512。
4、性價比高，比同規格圓柱狀金屬膜電阻便宜差不多1倍左右，有的規格甚至更多。

■ 結構圖

RJ金屬膜電阻器結構圖

■ 外型尺寸及主要技術指標

RJ金屬膜電阻器尺寸圖

◆ 外型尺寸尺寸單位：mm

型號	外形尺寸
型號	L	D	l	d
RJ16S	9.0±0.5	3.5±0.5	27±2	0.55±0.05

◆ 主要技術指標

型號	額定功率(W)	阻值范圍(Ω)	精度(%)	元件極限電阻(V)	耐電壓(V)	溫度系數(PPM/℃)
RJ16S	1	1Ω～10MΩ	±0.1% ±0.25% ±0.5% ±1% ±2% ±5%	500	500	±100 ±250

■ 降功耗曲線圖

RJ金屬膜電阻器降功耗曲線圖

■ 主要檢驗項目、試驗方法及性能要求

檢驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	ΔR≤±(1%R+0.05Ω)	10N，30s
恒定濕熱	ΔR≤±(5%R+0.1Ω)	40±2℃，93±3%RH，1000h
振動	ΔR≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s²，6h
耐焊接熱	ΔR≤±(1%R+0.05Ω)	260±5℃ 10±1s
溫度快速文化	ΔR≤±(1%R+0.05Ω)	-55℃，30min/125℃，30min，5cycles
70℃耐久性	ΔR≤±(5%R+0.1Ω)	70±2℃，P_R，1000h
過載	ΔR≤±(1%R+0.05Ω)	2.5 V_R，5s
