電阻推薦

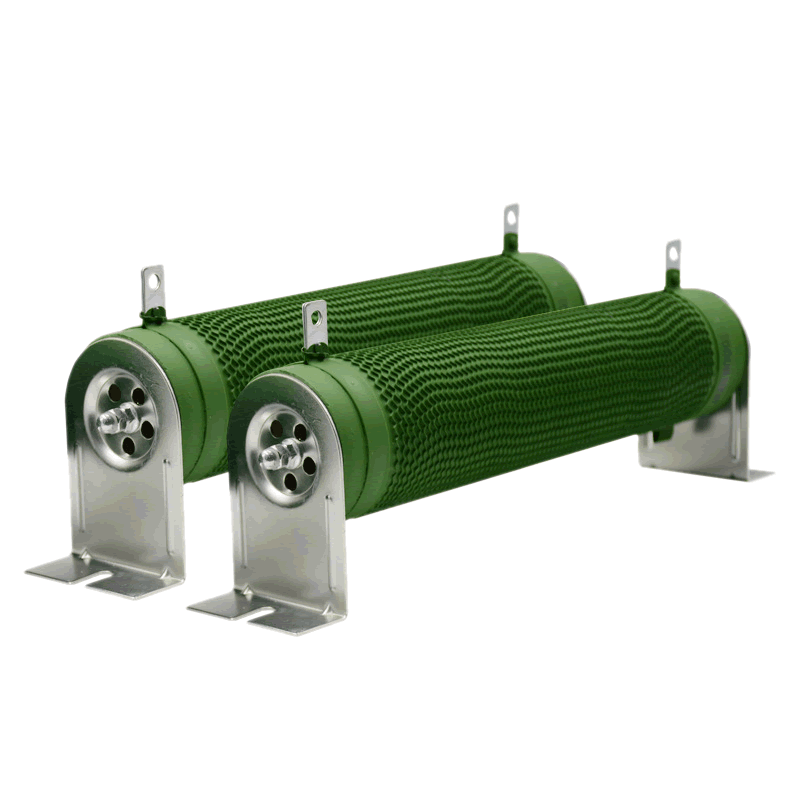

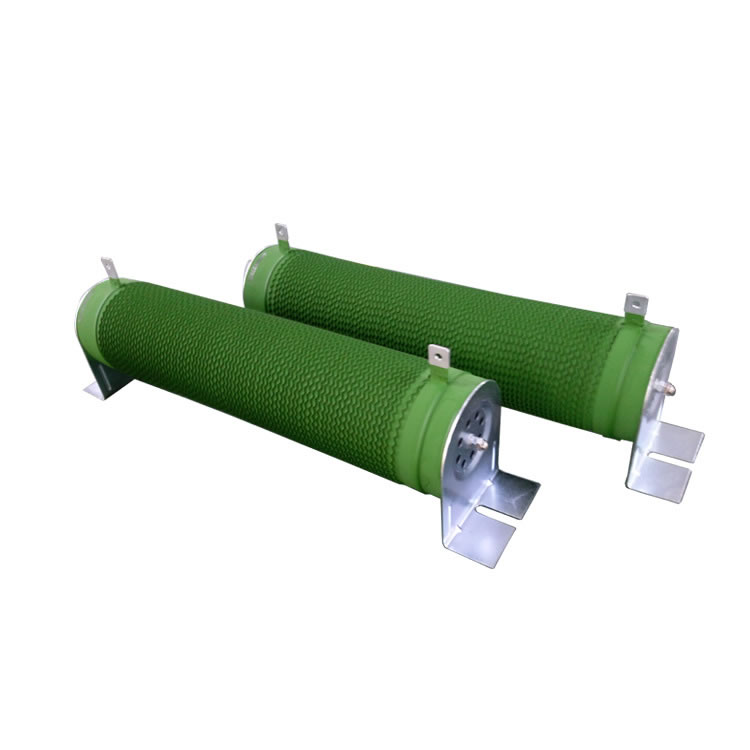

150W RXBW大功率變頻器制動電阻

額定功率：150W
阻值范圍：0R5～8R2
Ω
最高精度：±5%
電阻技術：線繞電阻
封裝材料：納米有機硅涂料
封裝方式：被漆
工作溫度范圍：-55℃～+315℃
外型尺寸：L=226mm W=62mm
應用領域：電梯、起重機、軋機、拉絲機、離心機、負載試驗

*備注如訂購無感電阻器，訂貨時需聲明。無感電阻器在產品標志前加“N”。

產品詳情

■ 產品特點

奧創電子生產的線繞型大功率電阻體選用高頻瓷管而非土陶管，高頻瓷管具有耐用、高功率、高散熱、體積小等特征。表面涂層全選用臺灣納米有機硅涂料，綠色環保、無毒無氣味，并確保功率穩定，散熱好更安全。所有五金配件均加厚、加寬、安裝穩固安全。
1、耐大電流沖擊，功率負荷性較好，較寬的功率范圍。
2、全焊接結構，產品具有較高的可靠性。
3、表面立式波紋，有利于散熱減低寄生電感量，并選用高阻燃涂層，有效保護電阻絲不被氧化，延長使用壽命。

■ 結構圖

RXW大功率波紋線繞電阻器結構圖

■ 規格尺寸和技術指標

RXW大功率波紋線繞電阻器尺寸圖

◆ 規格尺寸尺寸單位：mm

型號

額定功率(W)

外形尺寸

L₁±2

L₂±5

L₃±3

D±2

B±1

S±2

H±1

H₁±3

N±2

Φd±1

T±0.5

RXBW

150W

182

204

226

6.5

4.5

1.2

*備注客戶有特殊要求，可以協商定制。

◆ 技術指標

型號	額定功率(W)	阻值范圍(Ω)	阻值允許偏差(%)	最高工作電壓(V)	耐電壓(V)	溫度系數(PPM/℃)
RXBW	150W	0.5～8.2	J(±5%) K(±10%)	√PR	1500	±250

■ 降功耗曲線圖

RXW大功率波紋線繞電阻器降功耗曲線圖

■ 性能指示

試驗項目	性能要求	試驗方法
可焊性	浸潤面積≥95%	焊槽法 235±5℃，2s
引出端強度	△R≤±(1%R+0.05Ω)	20N，30s
恒定濕熱	△R≤±(2%R+0.05Ω)	40±2℃,93±3RH,1000h
振動	△R≤±(1%R+0.05Ω)	10～500Hz，0.75mmm or 98m/s²，6h
碰撞	△R≤±(1%R+0.05Ω)	頻率 40～80 次/分 2000次
表面溫升	≤275℃	施加額定功率負荷 P_R
室溫耐久性	△R≤±(5%R+0.05Ω)	室溫 P_R,1000h
過載	△R≤±(2%R+0.05Ω)	10P_R,5s
