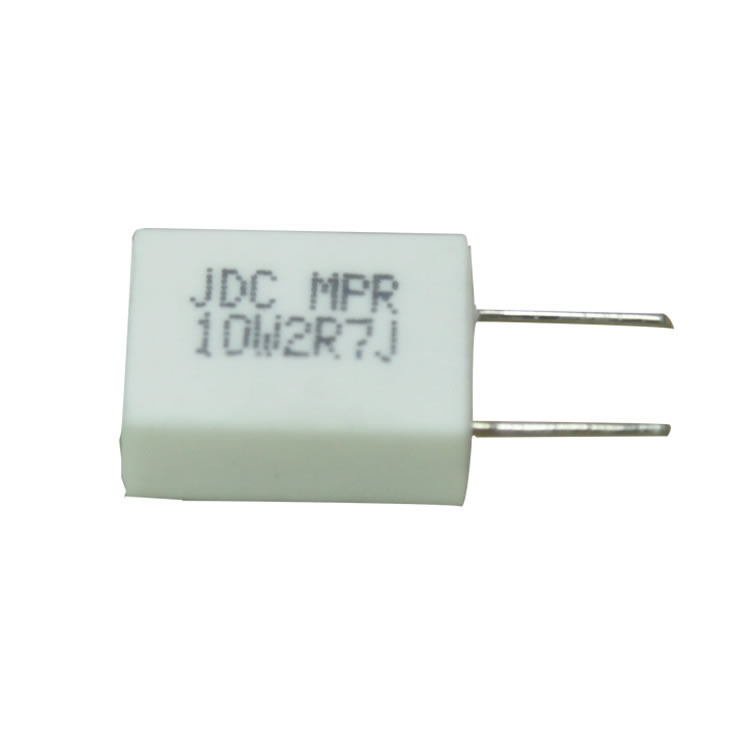

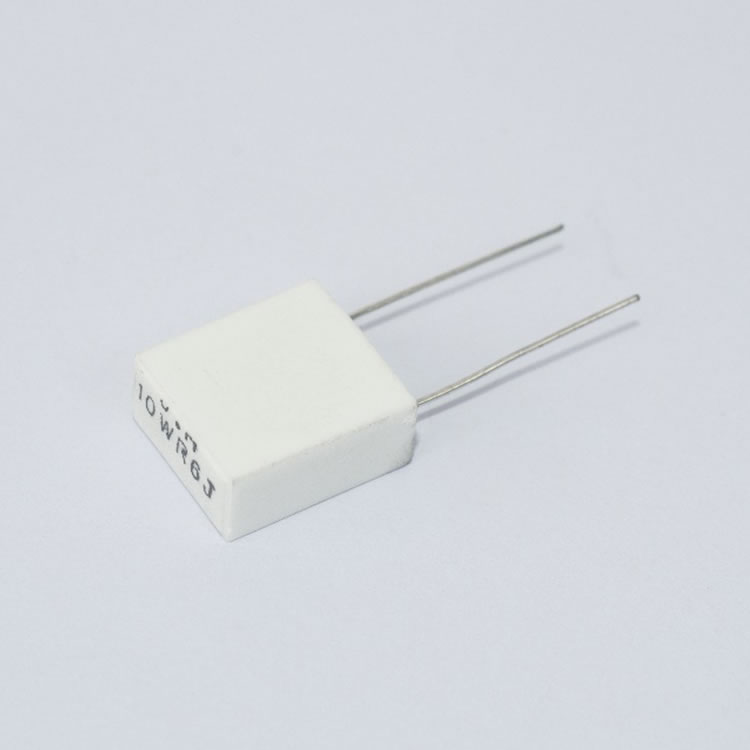

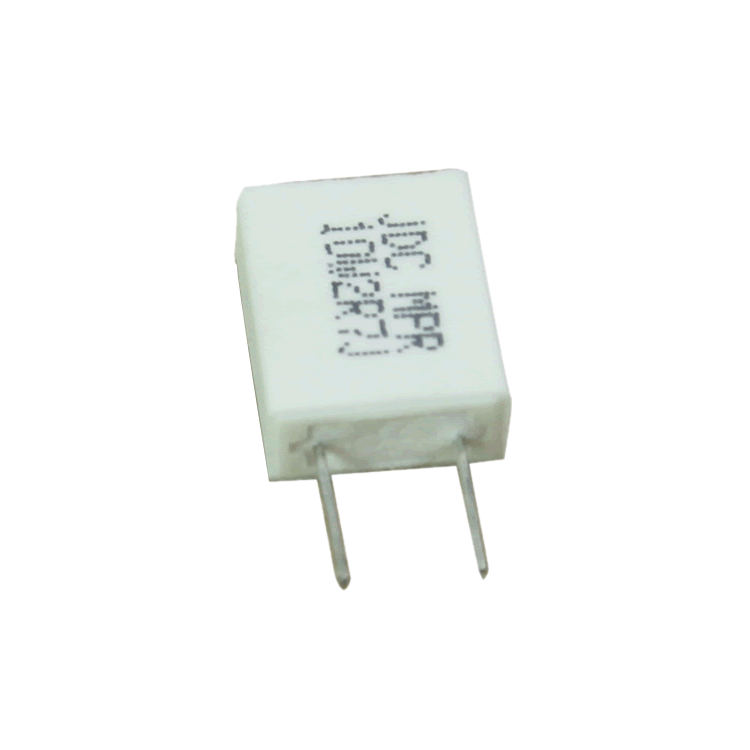

額定功率：10W
阻值范圍：0R01～3R3
Ω最高精度：±1%
電阻技術：線繞電阻
封裝材料：陶瓷
封裝方式：充填
安裝方式：焊接安裝
工作溫度范圍：-55～+200℃
外型尺寸：L=26mm W=5mm H=20mm
應用領域：電視機、計算機周邊設備、自動化控制系統、高檔音響
■ 產品簡介
無感水泥電阻是水泥電阻的一種，是使用交叉繞制出來的電阻芯做出來一種特殊的水泥電阻，相較于有感水泥電阻，無感水泥電阻的感抗值較小，不易損壞回路。
■ 主要特點
1.金屬板無感電阻器,又稱MPR(美洲),BPR(日本),SLR(歐洲).該電阻元件采用精密合金材料,經特殊工藝制成片狀電阻芯,通過高頻片式陶瓷殼進行封裝而成。
2.低電感,低阻值,耐熱性優，溫度系數小,低雜音，負荷功率大，絕緣性高，不燃性
3.廣泛應用于電視機,顯示器,計算機周邊設備,自動化控制系統,變頻空調,電源設備,高檔音響等電路中。

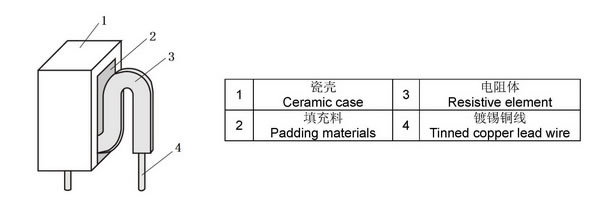

■ 結構圖
■ 外型尺寸及主要技術指標
◆ 外型尺寸尺寸單位：mm
型號 | 額定功率(W) | 外形尺寸 | |||||
L±1 | W±1 | H±1 | l±1 | h±1 | d±0.05 | ||
MPR | 10W | 26 | 5 | 20 | 20 | 10 | 1 |
◆ 主要技術指標
型號 | 額定功率(W) | 阻值范圍(Ω) | 耐電壓(V) | 精度(%) | 溫度系數(PPM/℃) |
MPR | 10W | 0.01～3.3 | 700 | ±1%，±2%，±5%，±10% | ±350 |

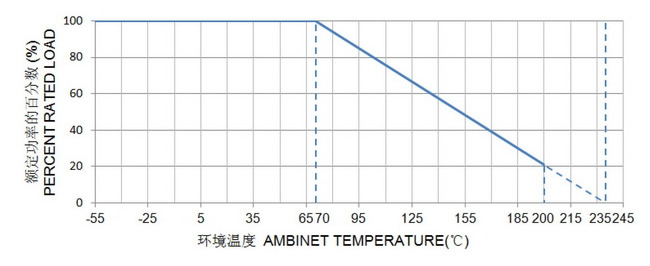

■ 降功耗曲線圖
■ 主要檢驗項目、試驗方法及性能要求
檢驗項目 | 性能要求 | 試驗方法 |
可焊性 | 浸潤面積≥95% | 焊槽法 235±5℃，2s |
引出端強度 | ΔR≤±(1%R+0.05Ω) | 20N，30s |
恒定濕熱 | ΔR≤±(5%R+0.1Ω) | 40±2℃，93±3%RH，1000h |
振動 | ΔR≤±(1%R+0.05Ω) | 10～500Hz，0.75mmm or 98m/s2，6h |
耐焊接熱 | ΔR≤±(1%R+0.05Ω) | 260±5℃ 10±1s |
溫度快速文化 | ΔR≤±(1%R+0.05Ω) | -55℃，30min/155℃，30min，5cycles |
室溫耐久性 | ΔR≤±(5%R+0.1Ω) | 室溫，PR，1000h |
過載 | ΔR≤±(1%R+0.05Ω) | 10 PR，5s |
■ 客戶選型 例如：MPR 2W 20Ω ±5%,型號：MPR-2-20R-J
MPR | 2 | 20R | J | B |
代碼 | 額定功率 | 阻值 | 精度 | 溫度系數 |
MPR系列 | 05=5W 10=10W 25=25W 100=100W 300=300W | 0R1=0.1Ω 0R22=0.22Ω 100R=100Ω | F=±1% | L=±350PPM |
■ 電阻使用建議
◆電阻在使用電路中建議留1.5倍的功率余量，如電路中電壓100V，電流0.01A，計算功率：P=100*0.01=1W，這時候電阻不能使用1W的，計算1*1.5=1.5W，沒有1.5W的電阻故需用到2W的電阻。
